Tsilindrni tanlashni hisoblash, aksessuarlarni qo'llash va klassik modul dizayni

Nostandart mexanizmning dizayni hisoblashni talab qilishi mumkin, ammo hisoblash dizaynga, ayniqsa pnevmatik rejimdagi mexanizm dizayniga teng emas. Ko'pgina ma'lum shartlarni hisoblash qiyin. Bundan tashqari, qo'llaniladigan ish sharoitlari murakkab va o'zgaruvchan, shuning uchun biz bir nechta formulali hisob-kitoblar orqali aniq dizayn natijalarini olishni kuta olmaymiz. Hisoblashning ahamiyati hisoblash va tahlil qilish orqali muvaffaqiyatsizlik xavfidan qochishda ko'proq namoyon bo'ladi, ya'ni ko'pchilik hisob-kitoblar faqat eng yomon holatni hisobga olish kerak.

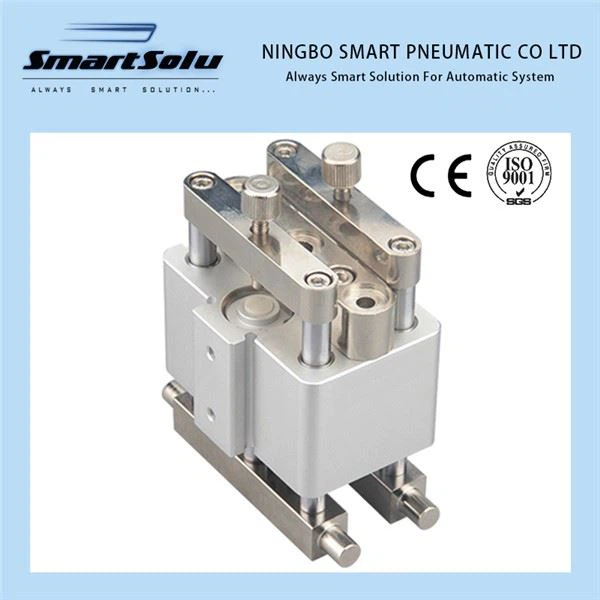

Tsilindrning tuzilishi va harakat tamoyili

Oddiy tsilindr silindr bloki, piston muhrlash halqasi va magnit halqadan (datchikli silindr) iborat. Uning harakat tamoyili shundaki, siqilgan havo pistonni harakatga keltiradi va havo kirish yo'nalishini o'zgartirib, piston rodining harakat yo'nalishini o'zgartiradi.

Tsilindrning haqiqiy yuki ish holati bilan belgilanadi. Yuklanish tezligi aniqlansa ē U silindrning nazariy chiqishi va yuklanish tezligini ham aniqlashi mumkin. ni tanlash silindrning yuk ko'rsatkichi va silindrning harakat tezligi bilan bog'liq.

Tsilindrning zarbasini aniqlang

Tsilindrning zarbasi foydalanish imkoniyati va mexanizm hajmiga bog'liq. Quyidagi fikrlarga e'tibor qaratish lozim.

1) Umuman olganda, pistonning silindr boshi bilan to'qnashuvini oldini olish uchun to'liq zarba tanlanmaydi. Masalan, siqish mexanizmi uchun hisoblash uchun zarur bo'lgan zarbaga qarab 1 ~ 2 mm dan ortiq ruxsatnoma qo'shilishi kerak.

2) Limit "muvozanatli va barqaror" bo'lishi kerak. "Balans" deb ataladigan narsa silindrni ushlab turish yoki to'xtatib turish mumkin emasligini anglatadi. "Barqaror" deb ataladigan narsa "tahdid qiluvchi" harakatlanuvchi qismni silkitmasdan, silkitmasdan yoki bo'shashmasdan to'sib qo'yish uchun etarli kuch bo'lishi kerakligini anglatadi.

3) Ta'minot tezligini ta'minlash va vaqt xarajatlarini kamaytirish uchun silindr qo'llanmasida standart zarbani tanlashga harakat qiling.
